彩鋼活動房是一以C型鋼焊接的骨架作為支撐，輪廓，以巖棉板板、玻璃棉板作為圍護材料，在工廠里以標準模數比例、批量加工的。這種標準尺寸、結構的材料，在工地上采用螺栓連接，可方便快捷地進行組裝和拆卸，實現了臨時建筑的通用標準化，樹立了環保節能、快捷高效的建筑理念，使臨時房屋進入了一個系列化開發、集成化生產、配套化供應、可庫存和可多次周轉使用的定型產品領域。

彩鋼房長寬單位為k ， 1k=1.82米。 高度單位 為P ，1p=0.95米。一層房子高度為3P，兩層房子，高度為6P。

搜活動房網給您整理了工地上經常用的的1層雅致彩鋼房CAD圖，2層雅致彩鋼活動房CAD圖紙。

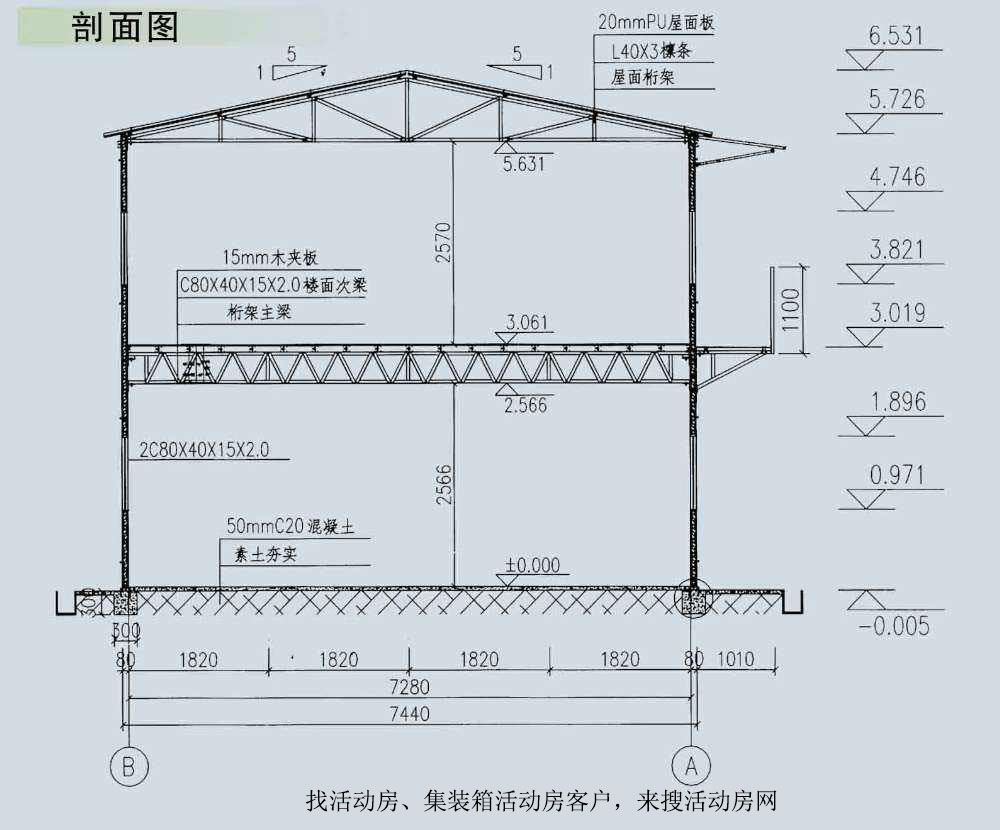

雙層CAD彩鋼活動房圖紙

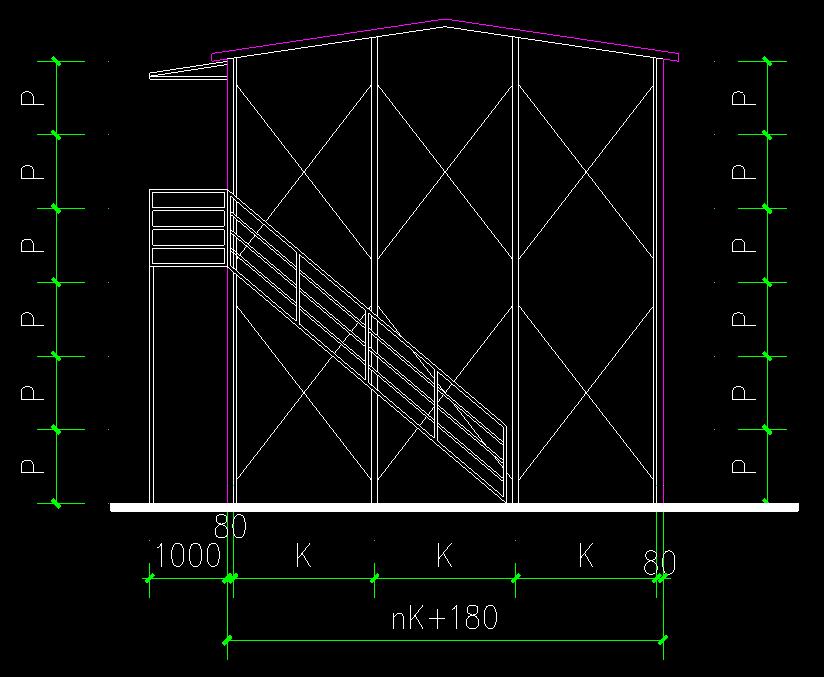

雙層雅致彩鋼房圖紙

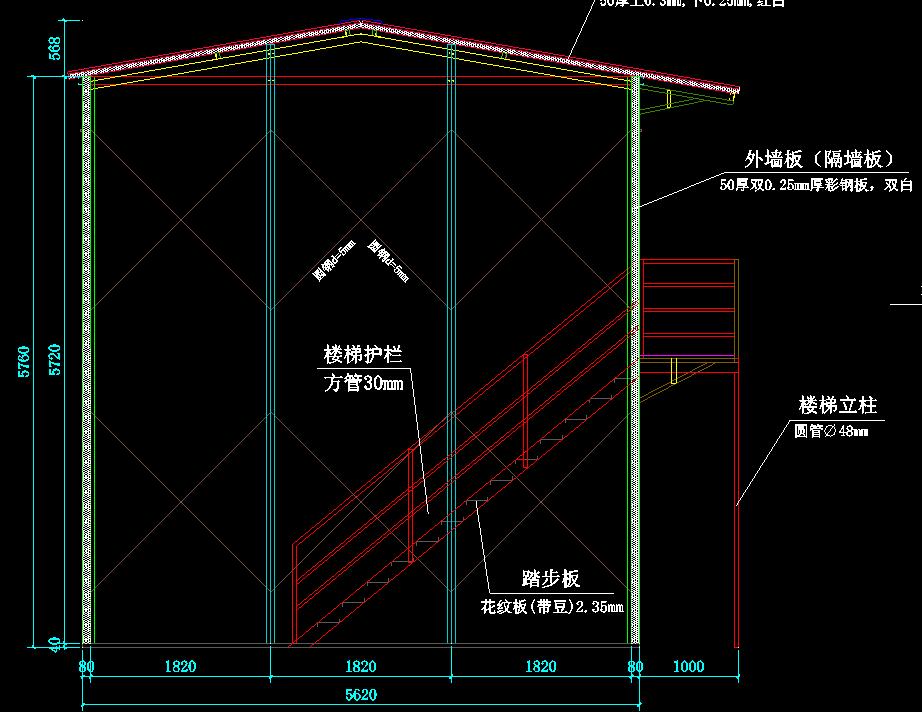

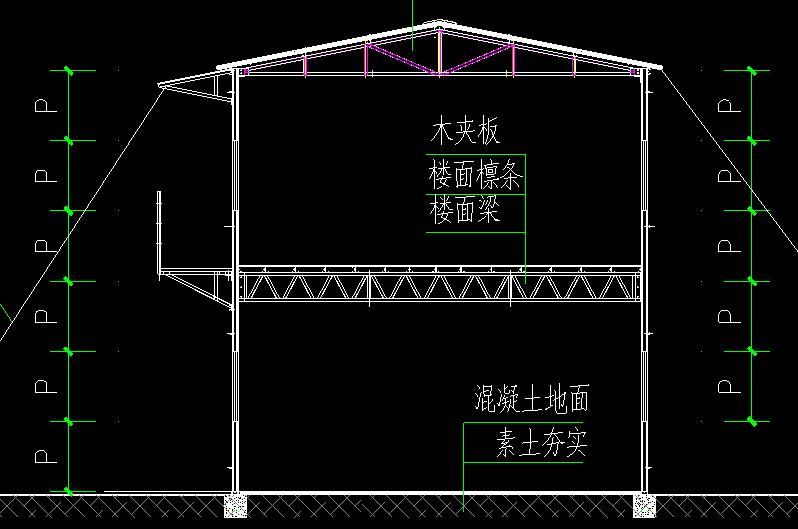

雙層活動房圖紙

1、本圖未按比例繪制，以標注尺寸為準
2、室內地面應比基礎高出50mm，以確保雨水不會流入室內和保證地梁的牢固程度，如室內地坪未按此圖要求去施工可能會造成內隔墻吊腳、不密實松動現象；
3、為確保安裝質量，基礎面的水平度誤差不超出10mm；
4、本基礎只適合于實土地質，如場地為填松土, 由甲方根據土質條件適當增大基礎
斷面尺寸，確保整體基礎不下沉；
5、本公司標準板房基礎混凝土標號為C20，一般情況下為素混凝土，內無鋼筋。

點擊下載高清的cad圖

下載查看圖紙的CAD軟件點擊后邊的百度盤連接，這是迷你的，才14M啊。 https://pan.baidu.com/s/1o7O6lXg

 彩鋼活動房鋼架
